電量變送器在能源監測與工業物聯網的應用：

一種普遍適用的能源和電力監控系統，可以直接安裝在配電柜面板上，為構建管理系統，在乳制品，灌溉等工業過程中提供了廣泛的應用范圍。

工業物聯網氣候中的能源監測聽起來很“未來”，但并不是關于一些模糊的未來。物聯網已經很好地建立起來了，以太網連接到傳感器、限位開關、接近檢測器、液流單元、傳感器、可編程邏輯控制器等，作為分層和其他控制方案的一部分，一些云存儲，現在是一個不可分割的部分。在這樣的環境下，能源監測和管理是什么樣子的？以各種形式提供信息的大量儀表的傳統組裝顯然無法勝任復雜控制方案的集成任務，而且相對較少的測量節點會占用大量的空間。

工業制造環境或建筑管理系統中各種機器和過程系統的能耗、功率、無功功率、功率因數、電壓和電流顯然是一項非常必要的測量項。將測量數據與過程控制協議和適合狀態監測的算法相結合，在當今高度競爭和日益自動化的世界中提供了巨大的優勢。這導致了小型，高性能的監控傳感器的可用性，例如，可以安裝在配電板上，為各種工業電機，加熱器，感應爐，焊機，cnc，機器人提供電力，或者在建筑管理，空調和通風的情況下，其他機械服務，如電梯，自動扶梯，泵，抽風機等。

如上所述，德國電氣測量儀器制造商Gossen Metrawatt推出了一套可擴展到120個節點或電路的完整監測系統。EnergySENS系統允許設計一個綜合的能量、功率、無功功率、視在功率、電壓和電流監測系統，該系統很容易集成使用以太網通信協議的控制層次。這套非常完整的電氣參數提供了復雜的控制和狀態監測的可能性。以大型超市為例，除了冷藏室和氣候控制系統外，還有許多展示冰箱和冰柜。在這樣的環境中，對壓縮機、冷凝器風扇、通風、水冷回路等進行全面監控，提供寶貴的管理數據，可以標記制冷劑損失、電流過大、電壓不平衡、可疑的高功率或低功耗。從可用數據生成的適當異常報告提供智能標記，以指示維護計劃-這是比傳統的固定周期維護計劃更可取的解決方案。

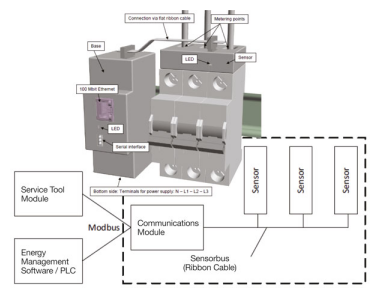

EnergySENS傳感器直接安裝在配電板上，如圖所示。安裝在斷路器的頂部，選項包括模塊，覆蓋監測三線和12線。這些電路可以是單獨的單相電路，也可以是三相電路。每個單獨的通信模塊總共可以監控120個電路。來自各個電流互感器變送器的數據由具有以太網連接的通信模塊處理。

EnergySENSE理念的顯著優勢是，它適用于幾乎任何類型的配電板和斷路器。這與具有類似分析任務的設備有明顯區別，然而，這些設備被設計為斷路器的一部分，或者只能安裝在有限范圍的設備上。在圖中，顯示了用于3路和12路傳感組件的傳感器模塊，能夠安裝在任何配電板上。

在監測任務方面，重要的是使其全面。這里，一些可用的系統將監測任務限制為電流，或電流和電壓。在EnergySENS的情況下，可用于監測和控制的參數非常廣泛，如下所示。

EScom是通信模塊。除了相電壓和線路電流外，還考慮了各個相角，并計算了每條被監測線路的實際功率。在監測的情況下，例如，對于三相電機，無論是星形還是三角形布線，EScom都可以提供總實際功耗，視在功率，總功率因數以及無功功率。

顯而易見的是，提供了一個全面的監測程序，能夠通過低功率因數，基于線路電流差異的不平衡運行，顯著的負載變化以及關鍵任務電路中可疑的過耗或過耗來發出信號。

這種創新的能量和功率測量系統的應用范圍非常廣泛。不僅是制造業應用，許多區域工業也可以從EnergySENS中受益。主要的例子是在乳制品和奶制品行業。

在替代能源中，使用微型逆變器，即用于一個面板或一小組面板的單個逆變器，交流電功率和能量監測提供了面板效率的關鍵指標，因此可以標記長久性陰影或面板性能受損等情況。
