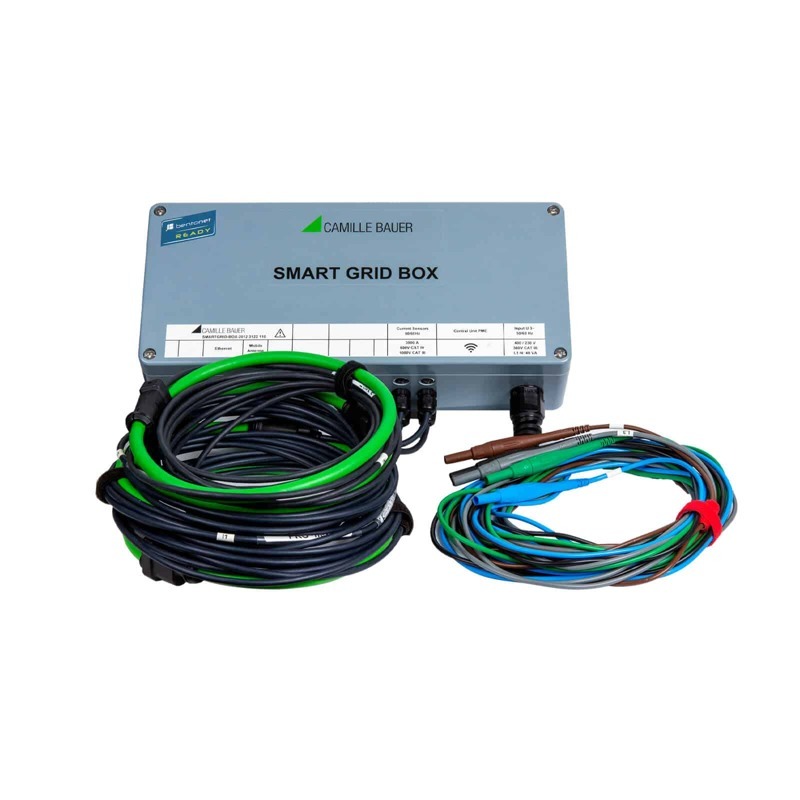

智能網格盒 SmartGridBox：

用于配電箱的現場外殼中的可擴展智能計量系統

智能網格盒 SmartGridBox產品特點：

• ☆ 使用 SINEAX DM5000、LINAX PQ5000（A 級）的測量型號??

• ☆ 帶 CENTRAX CU5000 的組合 PV 控制和測量變體?

• ☆ 通過集成的 Rogowski 傳感器進行主要電流測量

• ☆ 每個輸出電路的電流測量選項，可通過 Current Link 傳感器或 PME（無線）進行

• ☆ 通過網關、LTE 路由器或?qū)拵鬏敂?shù)據

• ☆ 全面的集成網絡保護

• ☆ 完全組裝并接線在保護外殼中

•

• 智能網格盒 SmartGridBox產品參數：

• 基本設備                                        高性能(PQ5000CL)

•                                                       事件記錄性能(DM5000)

•                                                       性能與電能質量(P05000)

•                                                       光伏控制器(CU5000)

• 基本電流輸入                                 4個柔流電流傳感器，IN=3000A，Φ=100 mm，連接電纜長度 2.25 m

•                                                       4個靈活的交流電流傳感器，IN=3000 A，Φ=194mm，連接電纜長度 4.75 ㎡

•                                                       沒有

• 附加電流測量                                不帶 IEC 61850 協議的 Current Link 控制中心，用于 C 模塊的連接插座，最多 32個電流通道

•                                                       PME無線電電流互感器控制中心 PME

•                                                       沒有


• 快速連接電壓連接                         帶熔斷器?4mm 刀片連接器的測試引線，連接電纜長度3m

•                                                       沒有


• 移動網關                                        Gateway Bentonet(帶SM卡，已配置)

•                                                        網關Teltonika RUT241

•                                                        沒有


• 移動網關天線                                 天線連接插座 LED 輸出(包括天線)

•                                                        內置天線

•                                                        沒有


• 電源                                                從測量輸入 L1-N(測量范圍限制:85-264V)

•                                                        來自測量輸入L1-N(測量范圍限制:85-264V)、過電壓保護裝置(SPD 類型 3)


• 以太網連接插座                              跟

•                                                        沒有


配件：

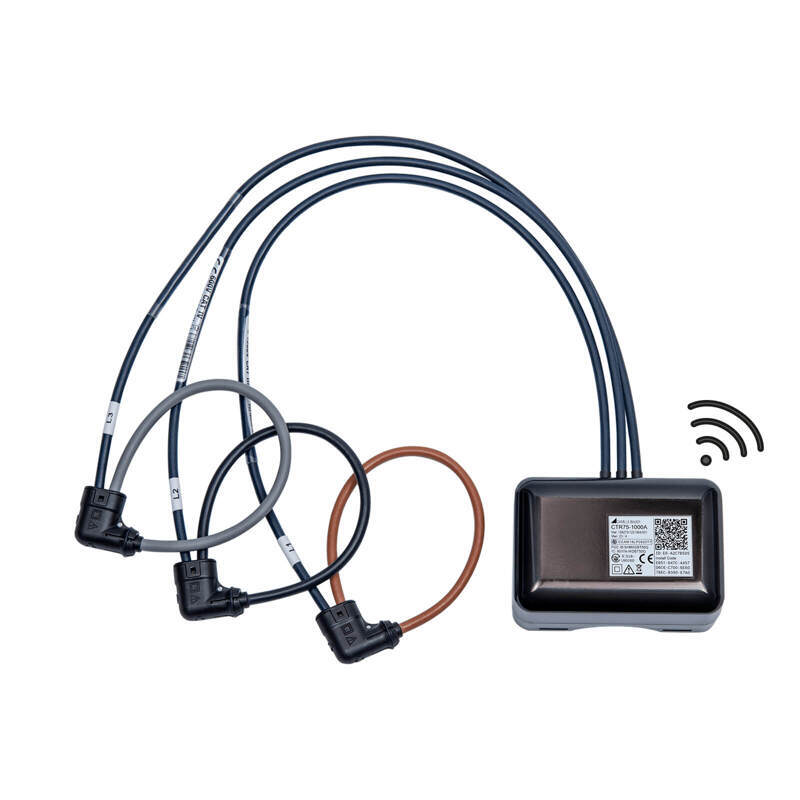

PME 無線電模塊 3P，帶 3 倍 Rogowski 轉換器

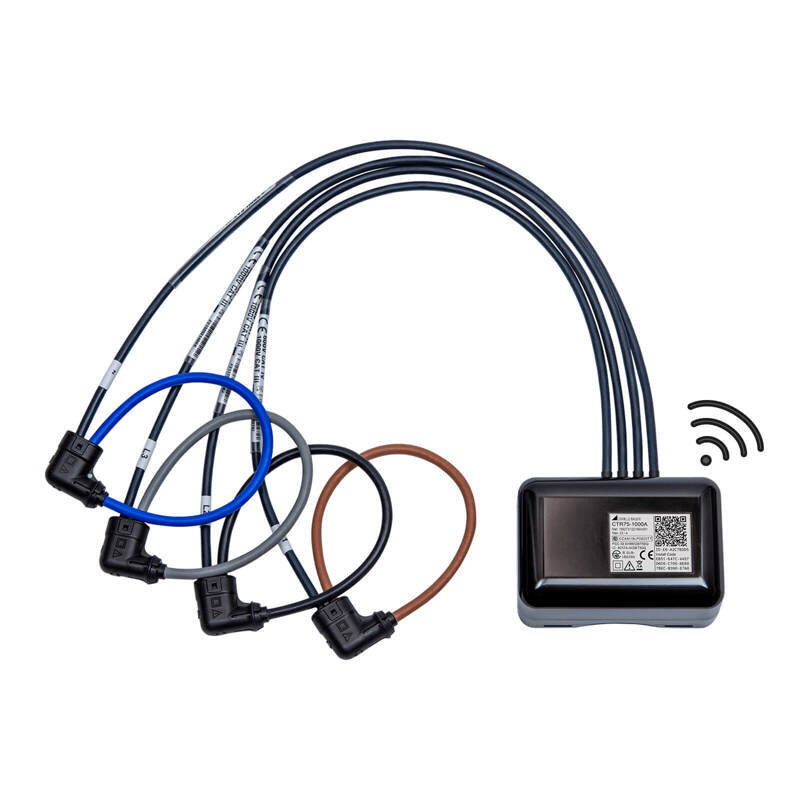

PME 無線電模塊 3PN，帶 4 倍 Rogowski 轉換器

電流模塊 3P，帶 3 倍 Rogowski 轉換器

電流模塊 3PN，帶 4 倍 Rogowski 轉換器

SMA 連接電纜 BM-RCM
